產品展廳 PRODUCTS

您所在的位置:首頁 > 產品展廳

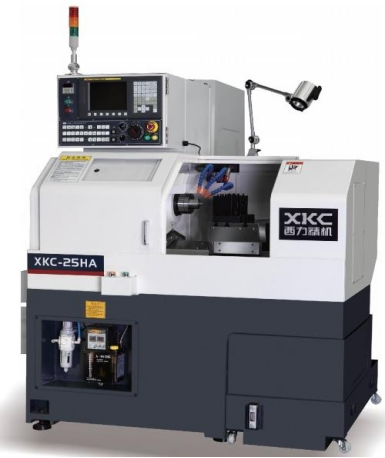

2OH/25H/3OH 系列小型精密數控排刀車床


2OH/25H/3OH

系列小型精密數控排刀車床

機床采用對稱式主軸箱結構和日本NSK超高精密角接觸球軸承,保證主軸的高剛性和持久的精度保持,主軸跳動<2μm。

卸 荷 式 夾 緊 機 構 :

采用獲取專利的雙級夾緊氣缸卸荷裝置,延長了夾緊機構的壽命。主軸最高轉速6000轉/分鐘,可以實現高速、高效自動化加工。

高 剛 性 床 身 :

床身設計經熱變形分析,采用高質量密烘鑄鐵鑄造,提高了機床的剛性。

高 精 度 進 給 :

進給各軸全伺服驅動,采用日本NSK、THK高精度滾珠絲杠,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±1μm

排 刀 式 刀 架 :

新穎的排刀式刀架使重復換刀誤差為最小,加寬式刀座板和滑槽式刀座,擴大了刀具安裝范圍。

機 床 導 軌 結 構 :

機床導軌采用日本NSK、THK寬規格、高精度直線導軌,增強機床整體剛性,進給軸導軌全封閉防護,提高了機床導軌壽命。

外置式獨立強電柜設計,維護方便,使用更加安全。右置側拉式冷卻箱和接屑盒,方便狹小空間擺放。

項目ITEM

20H/25H/30H



加工能力

Capacity

最大回轉直徑Max swing diameter

φ310mm

床鞍上回轉直徑Swing over cross slide

Φ160mm

最大加工直徑Max. turning diameter

φ130mm

最大加工長度Max. turning length

100mm





主軸

Spindle

回轉速度Spindle speed

Max.6000r/min



主軸可通棒料直徑Through hole diameter

20H/HA/HC    中20mm

25H/HA/HC    φ25mm

30H/HA/HC    φ30mm

主軸通孔直徑Spindle borediameter

φ35mm

回轉速度變換Number of spindle speed ranges

無級Stepless

快移速度

Rapid speed

X軸快移速度 X-axis rapid traverse

20m/min

Z軸快移速度 Z-axis rapid traverse

20m/min

移動量

Travelof tool slide

X軸移動量 X-axis travel

240mm

Z軸移動量 Z-axis travel

180mm

電機

Motor

主軸電機 H  Spindle drive motor HA/HC

3.7KW(CTB) 3.7/5.5KW

進給電機 Feed motor

0.75KW(FANUC) 1KW(SYNTEC)

其它

Others

總電氣容量Required electric power

7 kVA

機床尺寸(長×寬×高)Floor Space

1527×1107×1661mm

機床重量Mass of machine

1500KG   About 1500KG
